Soporte coplanar microrail fijación a chapa metálica, vertical 05V

Además de una fácil instalación ésta estructura es modular, es decir, puede ampliarse en cualquier momento dependiendo de las necesidades.

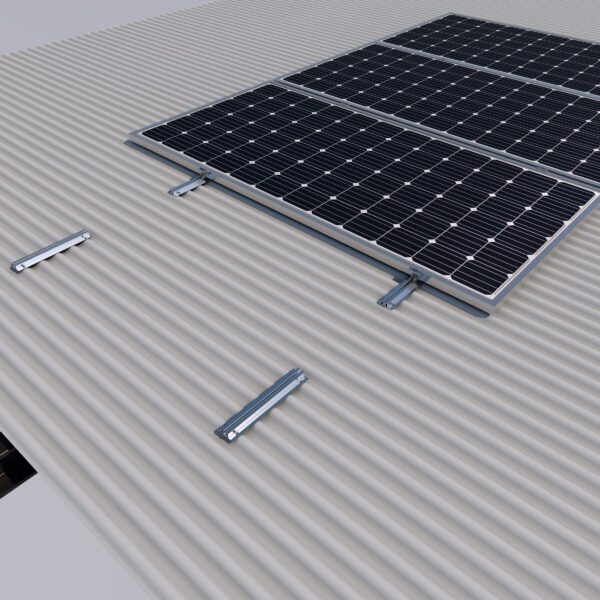

Microrail para cubiertas metálicas.

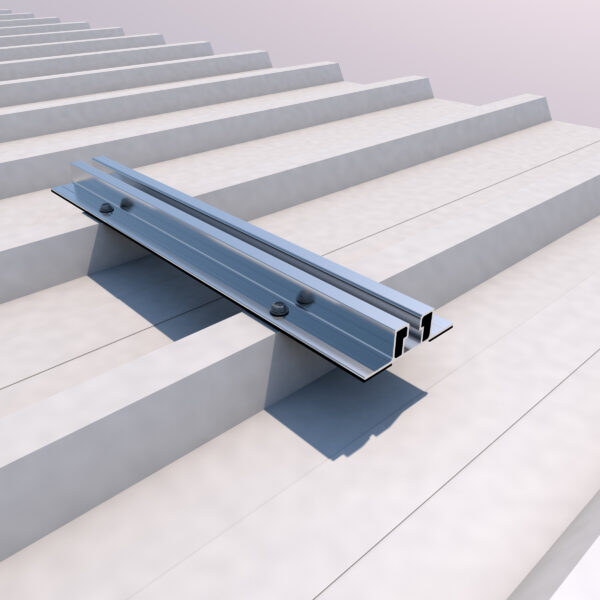

Anclaje directo a chapa, sobre la greca.
Tornillería de anclaje autorroscante con arandela de sellado, sin necesidad de pretaladro.
Incluye junta de estanqueidad.
Disposición de los módulos en vertical.
Kits para todos los tamaños de módulos. Espesor de 28 a 40 mm. Kits disponibles en vertical de 1 hasta 8 módulos
Para cubiertas de chapa sándwich esta debe ser de 5 nervios, soporte no válido para chapas de 3 nervios.
Para distancias entre grecas ≤300 mm

Para conseguir instalaciones solares de calidad y que perduren a lo largo de los años, es necesario que las estructuras que se encargan de soportar los módulos fotovoltaicos estén perfectamente diseñadas y fabricadas.

Son estructuras de calidad consiguiendo un perfecto ensamblado de la estructura al soporte, y de la misma forma del panel solar a la estructura.

 – Se adjuntan instrucciones de montaje para cada estructura
         – Garantía de 10 años
         – Diseñado y fabricado en España

Todos nuestros soportes incluyen toda la perfilería, tornillería y accesorios necesarios para la fijación de los módulos fotovoltaicos.

Compatibilidad

Nuestra gran variedad de subproductos nos permiten ofrecer estructuras que se adaptan a cualquier tipo de panel solar, independientemente de sus dimensiones. Para ello solo debe facilitarnos las medidas de su módulo durante el proceso de compra y le haremos llegar una estructura totalmente adaptada a sus necesidades.

Materiales

Todos nuestros productos están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

SOPORTES COPLANARES – 05V
Atornillados

CARACTERÍSTICAS TÉCNICAS

Disposición de los módulos: vertical
Soporte válido para módulos de hasta 72 células
Perfilería: Aluminio EN AW 600 5.T6
Tornillería: Acero Inoxidable
Válido para todas las chapas metálicas existentes en el mercado
Incluye tornillería de acero cincado para jación a cubierta
Incluye neopreno
