Estructura Soporte Coplanar para Placas Solares para Cubierta Metálica

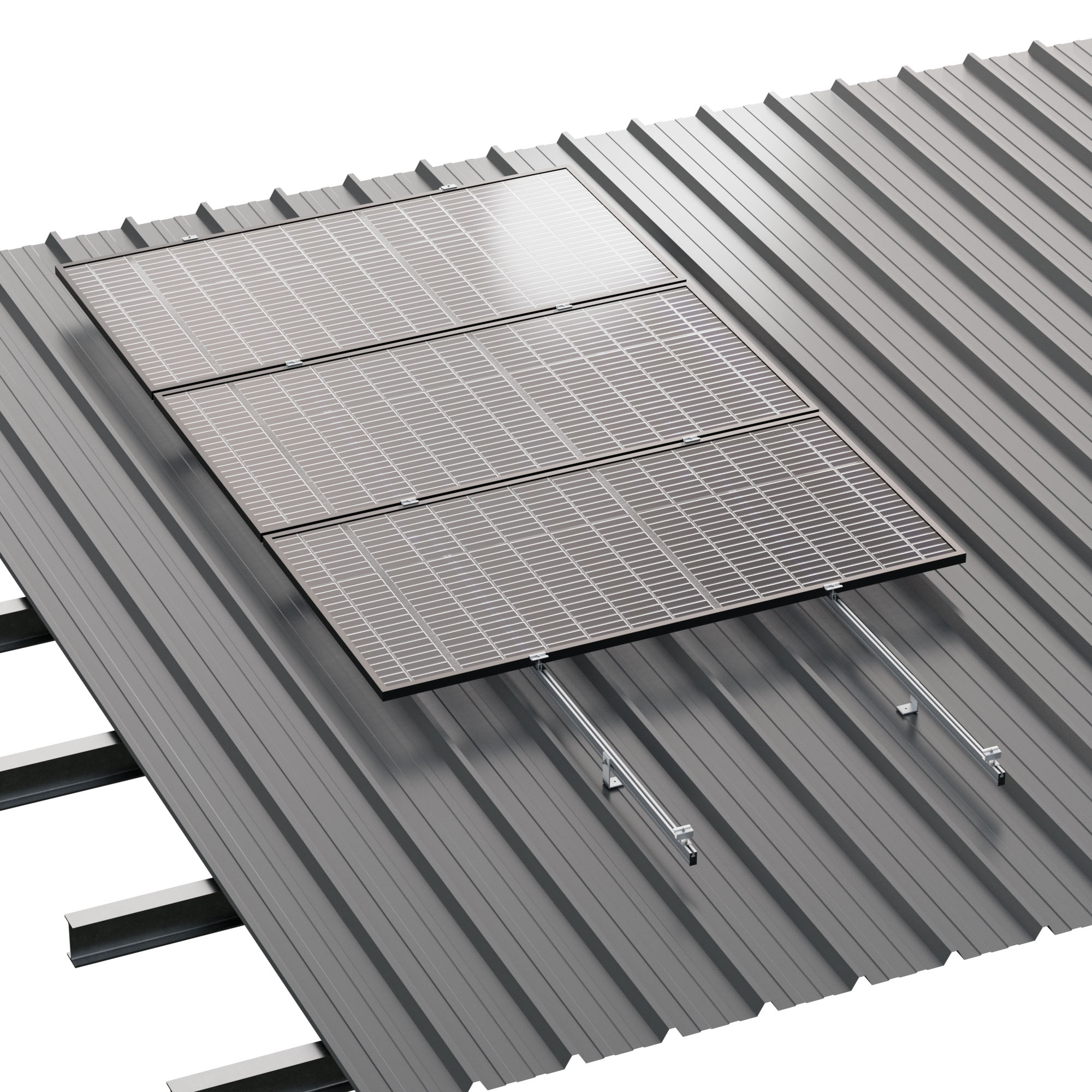

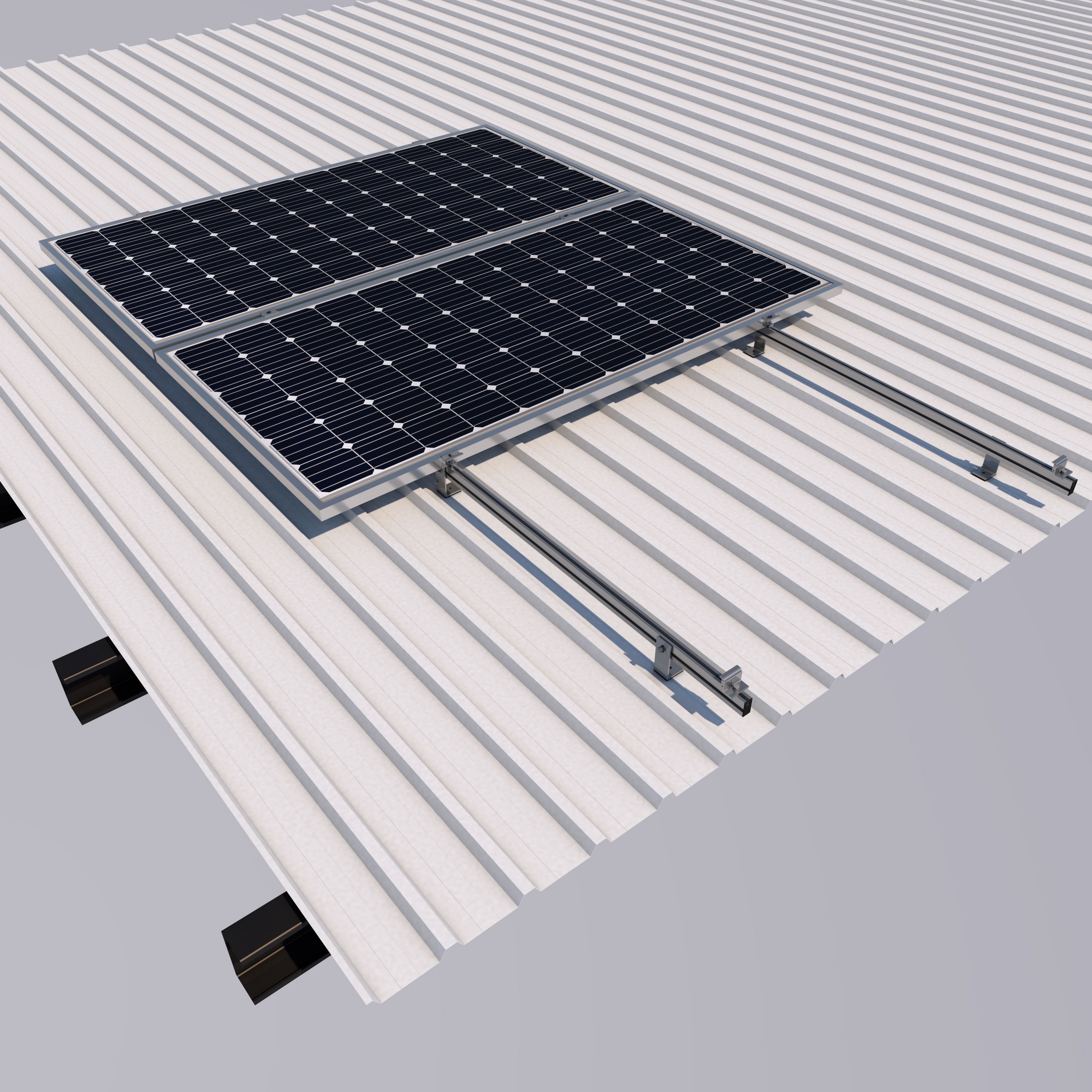

La estructura 03V tiene una capacidad de 1 a 6 módulos fotovoltaicos dispuestos en vertical y está diseñada para ser instalada sobre chapas metálicas, adaptándose a la inclinación de la cubierta existente (coplanar).

• Soporte coplanar continuo para cubierta metálica.
• Fijación a correas
• Disposición vertical del módulo.
• Válido para módulos de 1650/2000×1000
• Incluye junta de estanqueidad.
• No incluye tornillería de anclaje
  a cubierta

Además de una fácil instalación ésta estructura es modular, es decir, puede ampliarse en cualquier momento dependiendo de las necesidades.

Para conseguir instalaciones solares de calidad y que perduren a lo largo de los años, es necesario que las estructuras que se encargan de soportar los módulos fotovoltaicos estén perfectamente diseñadas y fabricadas.

Son estructuras de calidad consiguiendo un perfecto ensamblado de la estructura al soporte, y de la misma forma del panel solar a la estructura.

 – Se adjuntan instrucciones de montaje para cada estructura
         – Garantía de 10 años
         – Diseñado y fabricado en España

Todos nuestros soportes incluyen toda la perfilería, tornillería y accesorios necesarios para la fijación de los módulos fotovoltaicos.

Compatibilidad

Nuestra gran variedad de subproductos nos permiten ofrecer estructuras que se adaptan a cualquier tipo de panel solar, independientemente de sus dimensiones. Para ello solo debe facilitarnos las medidas de su módulo durante el proceso de compra y le haremos llegar una estructura totalmente adaptada a sus necesidades.

Materiales

Todos nuestros productos están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

Todas las estructuras pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión y su acabado más estético. Para más información sobre nuestros soportes en aluminio anodizado no duden en ponerse en contacto con nosotros.

Sistema de fijación

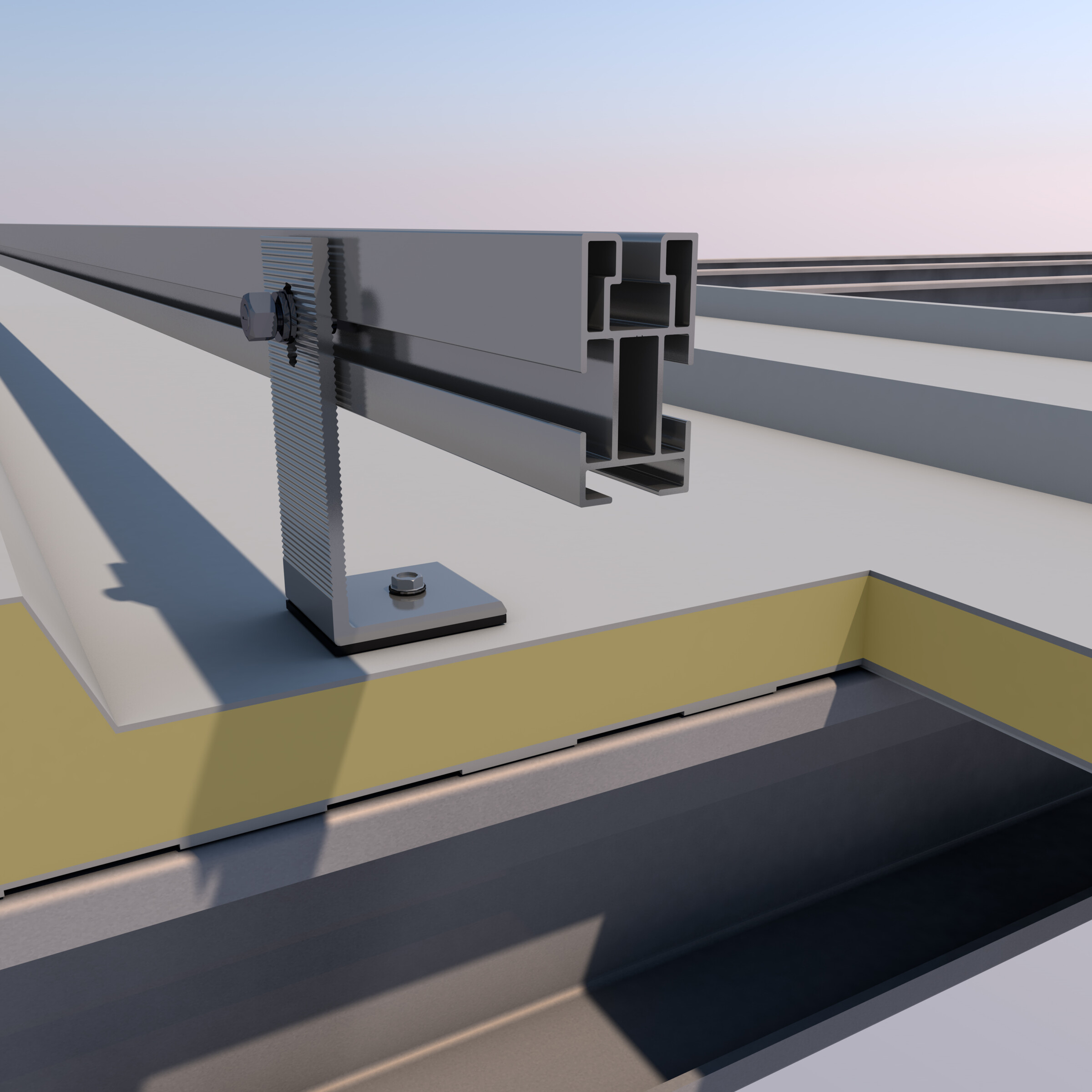

El sistema de fijación de módulos fotovoltaicos se realiza mediante grapas intermedias y finales, de manera que cada pieza omega sujetará como máximo a dos paneles. La tornillería es desmontable, con sistema autoblocante mecánico y con arandela de presión.

• Producto: 03V.
• Inclinación: Coplanar
• Válido para Placas Solares de medidas: 1650x1000x(35,40,45,50) – 2000x1000x(35,40,45,50)
• Instalaciones recomendadas: Soporte integrado en cubiertas metálicas

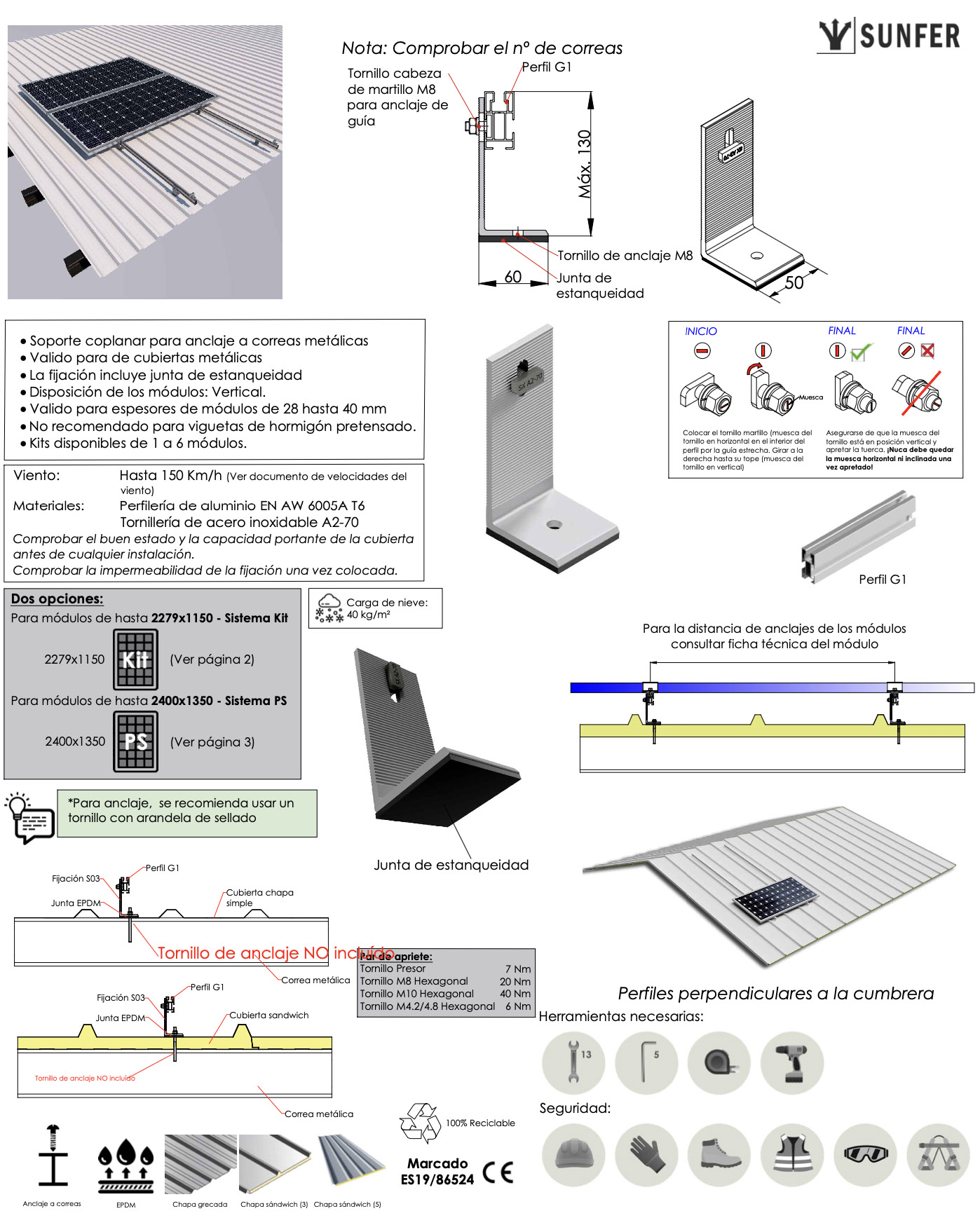

FICHA TECNICA PDF
