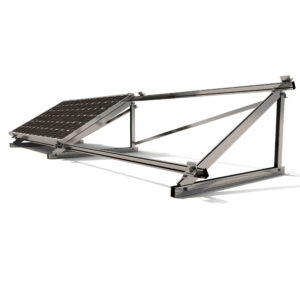

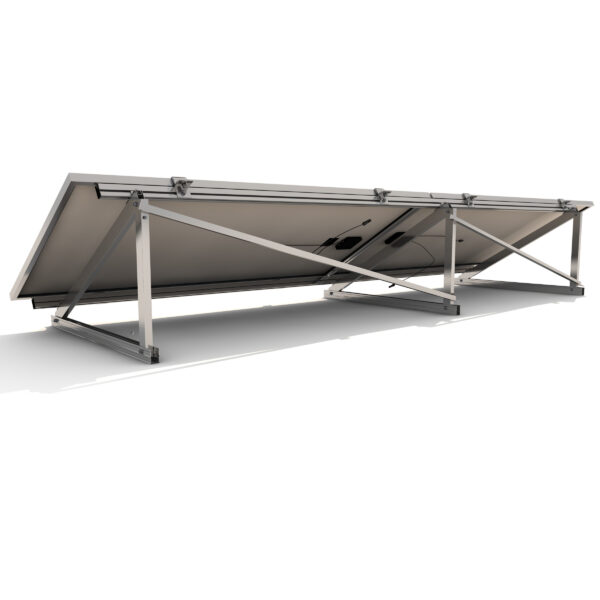

Estructura Inclinada Soporte para Suelo para Placas Solares dispuestas en horizontal 11H. Soporte inclinado cerrado para cubierta chapa metálica

Para conseguir instalaciones solares de calidad y que perduren a lo largo de los años, es necesario que las estructuras que se encargan de soportar los módulos fotovoltaicos estén perfectamente diseñadas y fabricadas.

Son estructuras de calidad consiguiendo un perfecto ensamblado de la estructura al soporte, y de la misma forma del panel solar a la estructura.

– Se adjuntan instrucciones de montaje para cada estructura
         – Garantía de 10 años
         – Diseñado y fabricado en España

Todos nuestros soportes incluyen toda la perfilería, tornillería y accesorios necesarios para la fijación de los módulos fotovoltaicos.

Compatibilidad

Nuestra gran variedad de subproductos nos permiten ofrecer estructuras que se adaptan a cualquier tipo de panel solar, independientemente de sus dimensiones. Para ello solo debe facilitarnos las medidas de su módulo durante el proceso de compra y le haremos llegar una estructura totalmente adaptada a sus necesidades.

Materiales

Todos nuestros productos están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

Todas las estructuras pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión y su acabado más estético. Para más información sobre nuestros soportes en aluminio anodizado no duden en ponerse en contacto con nosotros.

Sistema de fijación

El sistema de fijación de módulos fotovoltaicos se realiza mediante grapas intermedias y finales, de manera que cada pieza omega sujetará como máximo a dos paneles. La tornillería es desmontable, con sistema autoblocante mecánico y con arandela de presión.

• Modelo: 11H
• Capacidad: De 1 a 3 módulos fotovoltaicos Dispuestos en 1 fila en horizontal
• Soporte inclinado para cubierta de chapa metálica
• Inclinación 15/30 grados
• Disposición horizontal del módulo.
• Kits para módulos de hasta 2279×1150 mm y de 28 a 40 mm de espesor
• Tornillería de anclaje NO incluida.
