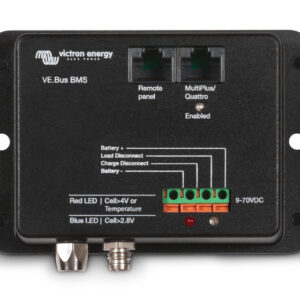

Victron Energy Battery Management System VE.Bus BMS

Protege a cada una de las celdas de las baterías Victron de fosfato de hierro y litio (LiFePO4 o LFP)

Cada una de las celdas de una batería LiFePO4 debe protegerse contra la sobretensión, la subtensión y la sobretemperatura. Las baterías LiFePO4 de Victron disponen de control integrado de equilibrado, temperatura y tensión (acrónimo: BTV) y se conecta al VE.BUS BMS con dos juegos de cables conectores circulares M8. Los BTV de varias baterías pueden conectarse en cadena. Se pueden conectar hasta diez baterías en paralelo, y hasta cuatro en serie (los BTV sencillamente se conectan en cadena), de forma que se puede montar un banco de baterías de 48 V de hasta 2000Ah. Por favor, consulte nuestra documentación sobre baterías LiFePO4 para mayor información. El BMS: – apagará o desconectará las cargas en caso de una inminente subtensión en las celdas, – reducirá la corriente de carga en caso de una inminente sobretensión o sobretemperatura de las celdas (productos VE.Bus, ver más abajo), y – apagará o desconectará los cargadores de baterías en caso de una inminente sobretensión o sobretemperatura de las celdas.

Protege los sistemas de 12V, 24V y 48V

Rango de tensión de funcionamiento del BMS: de 9 a 70V CC.

Se comunica con todos los productos VE.Bus

El BMS VE.Bus se conecta a un inversor MultiPlus, Quattro o Phoenix mediante un cable UTP RJ45 estándar. Otros productos sin VE.Bus se pueden controlar como se muestra a continuación:

Desconexión de la carga

La salida de desconexión de la carga es normalmente alta y se convierte en flotante en caso de subtensión inminente en las celdas. Corriente máxima: 2A. La salida de desconexión de la carga se puede utilizar para controlar – el on/off remoto de una carga, y/o – el on/off remoto de un interruptor electrónico de carga (BatteryProtect)

Desconexión del cargador

La salida de desconexión del cargador (o alternador) es normalmente alta y se convierte en flotante en caso de sobretensión o sobretemperatura inminente en las celdas. Corriente máxima: 10 mA. La salida de desconexión del cargador se puede utilizar para controlar – el on/off remoto de un cargador y/o – un relé Cyrix-Li-load y/o – un combinador de baterías Cyrix-Li-ct.

Indicadores LED

• – Activado (azul): Los productos VE.Bus están activados.
• – Celda > 4V o temperatura (rojo): la salida de desconexión del cargador es baja a causa de sobretensión o sobretemperatura inminente en las celdas.
• – Celda > 2,8V (azul): la salida de desconexión de la carga es alta.
